A APBTECCIN- Tecnoinstrumentação LTDA ..... trabalha para proporcionar a realização de seu projeto em automação, controle e sinalização. Possuímos Know how e uma larga experiência na produção de equipamentos de segurança e operacionalização, dando suporte aos projetos eletroeletrônicos e eletro mecânicos assim podemos prestar o melhor serviço nesta área, com rapidez e segurança.

Nós temos o prazer de atendê-lo. Se o seu problema é no segmento de automação. Nós temos a solução.

Sensores

Sensores de Velocidade

Sinaleiras

Fontes Chaveadas

Controle de Processo

Instrumentação de vácuo

Produtos

Oferecemos uma ampla gama de sensores de posição, deslocamento, pressão, vazão e equipamentos de medição. Para soluções personalizadas, entre em contato com nossa equipe técnica.
Estamos preparados para atender às demandas específicas do seu projeto com excelência e precisão.

Transdutor Digital de Velocidade

A família de transdutores zero-speed com saída digital é projetada especialmente para medidas de velocidade de sistemas com engrenagens ferrosas. A construção é robusta em aço inox 304, atendendo as exigências para aplicações em metrô, trens, trólebus e indústria. O emprego de semicondutor de alta robustez nestes sensores possibilita sua auto calibração para uma faixa muito ampla de "gaps" (de 0 a 2,5 mm), suportam altas temperaturas (120°C)

Trandutores Tacométricos - Família TT e TM

Os transdutores tacométricos são dispositivos de relutância variável, destinados à medição da velocidade angular.

Convertem movimento mecânico em tensão alternada sem a necessidade de vínculos mecânicos.

Suportam altas temperaturas (120 C) em presença de óleo e poeira. Proteção IP68

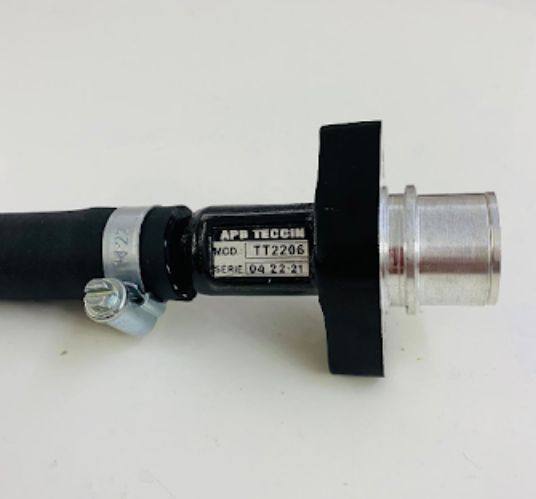

Sensor de Velocidade Duplo Mod. TT2206

Dados Técnicos:

Voltagem Nominal Vcc = 15

Alimentação VCC = 10V - 30V

Gap (entre Ferro) = 0 a 2,5mm

Frequência: 0Hz até 20 KHz

Temperatura Ambiente: -10°C até 120°C

Sinal de saída: S1 e S2 Digital

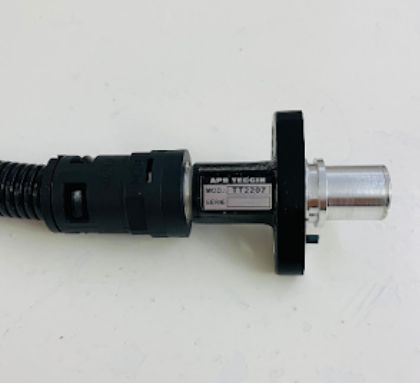

Sensor de Velocidade Duplo Mod. TT2207

Dados Técnicos:

Alimentação VCC = 10V - 30V

Gap (entre Ferro) = 0 a 2,5mm

Frequência: 0Hz até 20 KHz

Temperatura Ambiente: 10°C até 120°C

Sinal de saída: S1 e S2 Digital defasado 90°

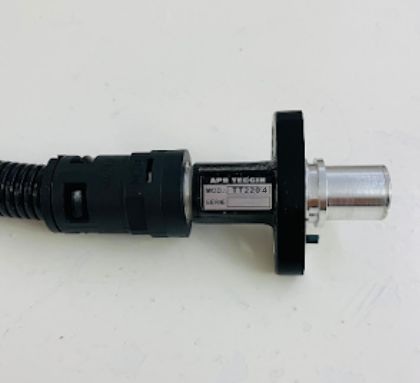

Sensor de Velocidade Mod. TT2204

Dados Técnicos:

Alimentação VCC = 10V até 30V

Gap (entre Ferro) = 0 a 2,5mm

Frequência: 0Hz até 20 KHz

Temperatura Ambiente: -10°C até 120°C

Sinal de saída: S1 e S2 Digital Defasado 90°

Sensor de Velocidade TT220 C1

Voltagem Nominal1 Vcc = 14V

Voltagem Admissivel VCC = 10V - 24V

Consumo: 10mA

Gap (entre Ferro) = 0 a 2,5mm

Frequência: 0Hz a 15 KHz

Temperatura de Trabalho: -10°C até 120°C

Sinal de saída: Digital

Sensor de Velocidade / Aceleração TT2201

Dados Técnicos: - Velocidade

Alimentação nominal = 14V ± 2V

Corrente Consumida:

Ih = 14 mA (12mA - 16,8 mA)

Il = 7 mA (5,2 mA - 8,4mA)

Frequência: 0Hz a 15 KHz

Temperatura Ambiente: -10°C até 120°C

Sinal de saída: Digital em corrente

Sensor de Velocidade / Aceleração TT2201

Dados Técnicos Antibloqueio / descarrilhamento

Voltagem Nominal: 15Vcc ± 2V

Sinal de saída: 5V

Temperatura Ambiente: -10°C até 120°C

Sensibilidade: 100mV / g

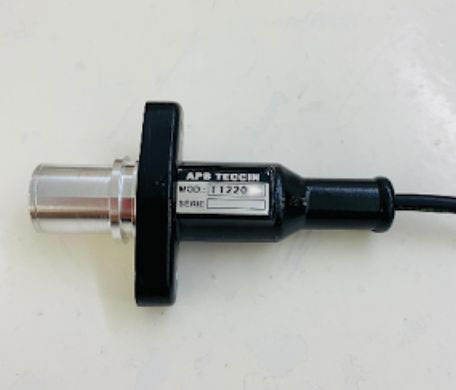

Sensor de Velocidade TT220

Voltagem Nominal1 Vcc = 14V ± 2V

Corrente consumidasaída:

Ih 14 mA (12mA - 16,8mA)

IL = 7maA (5,2 mA - 8,4 mA)

Frequência: 0Hz a 4 KHz

Temperatura de Trabalho: -10°C até 120°C

Sinal de saída: Digital em corrente

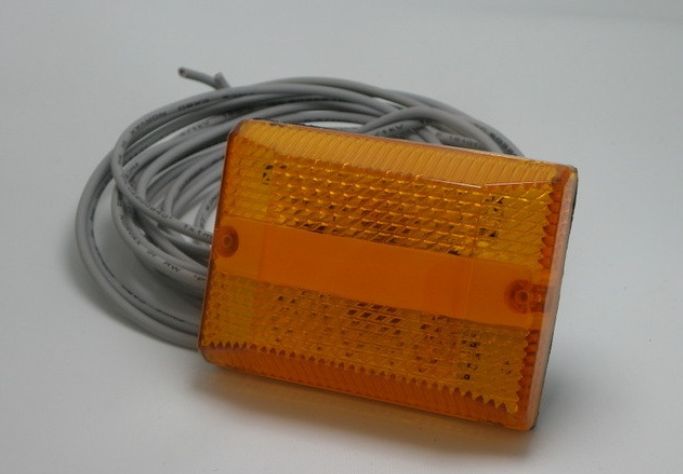

Sinaleira para Deficiente Autitivo Mod. SDA - 72V

Sinaleiras na cor âmbar ou vermelha, posicionando no lado interno da porta do Trem.

Sinaliza o fechamento das portas e com o Trem em andamento indica qual a porta a ser aberta na próxima estação.

- Tensão de alimentação: 72V±30%

- Corrente Máxima = 40mA

- 12 Leds em SMD

- Total de luminosidade = 28.800mcd

- Proteção contra inversão de polaridade

- Cabos elétricos livre de Halogênio

- Desenho Mecânico, EP.04.101.DM - 01

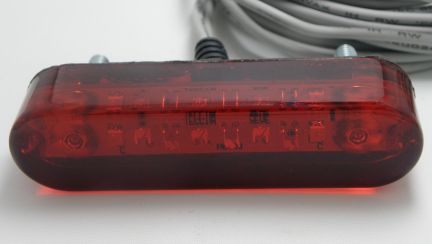

Sinaleira Externa - Mod. SEVE 72V

Sinaleira vermelha com alto brilho para indicar porta aberta.

Características Técnicas da Sinaleira:

- Tensão de alimentação: 72V±30%

- Corrente Máxima = 30mA

- 8 Leds , iliminação laterais e frontal

- Total de luminosidade = 19.200mcd

- Proteção contra inversão de polaridade

- Totalmente hermética

- 2 Cabos elétricos livre de Halogênio

- Desenho Mecânico, EP.06.101.DM - 03

Sensor Óptico

O sensor óptico por bloqueio de feixe tem como finalidade a detecção de cartões, contagem de pulsos e uma grande variedade de outras aplicações.

Fonte de Alimentação Série FTE 300

Os transdutores tacométricos são dispositivos de relutância variável, destinados à medição da velocidade angular.

Convertem movimento mecânico em tensão alternada sem a necessidade de vínculos mecânicos.

Suportam altas temperaturas (120 C) em presença de óleo e poeira.

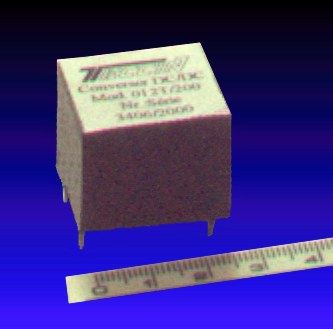

Inversores Elevadores de Tensão Modelo 012T200

O inversor 012T200 é um conversor DC/DC não regulado de pequenas dimensões, com potências de até 5 Watts (200V sob 26mA a partir de uma fonte de 12V).

Características técnicas:

Tensão de entrada: 10.5 a 13Vcc

Corrente de entrada: 450 mA max)

Tensão de saída: 200 a 250 Vcc (25 mA)

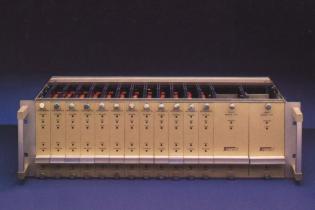

Painel para Controle de Processo Modelo CPAA 12M

Padrão Eurocard 19" x 3U com 12 módulos de chaveamento ou alarme e duas fontes de alimentação de 24 Vcc, sendo uma delas stand by, atuando automaticamente em caso de falha da fonte principal. Cada módulo tem ajustes de níveis de alarme e de histerese, com leds indicadores de nível e de falha. Pode operar com sensor tipo Pirani, modelo PRN 420 que fornece uma saída analógica. Na parte traseira, uma placa de circuito impresso interliga os conectores lineares, com identificação para entradas e saídas.

Fonte de Alimentação - 072

-Fonte modular compacta

- Proteção contra curto-circuito e sobre tensão

- Indicador de falha - led

- Baixo spike e ruído

- Utilização em controle de processo e automação

Módulo de Alarme MCP 420

- Alimentação elétrica 24 Vcc para sensores

- Entrada analógica de 4 a 20 mA

- Proteção contra sobrecorrente

- Circuitos de monitoração de set-point e ajuste de histerese

- Circuito de disparo de set-point - relê de alarme/nível

- Circuito de monitoração de falha do sensor

- Circuito de disparo para falha no sensor - relê de alarme - falha do sensor

- Saída analógica de 4 a 20 mA

Voltimetro, Cronômetro e Relógio

É um equipamento microprocessado que tem como funções:

- Indicação de horário (hora e minuto)

- Medição de tempo de portas abertas ou outro evento (cronômetro) com acionamento manual e automático

- Medição da tensão do terceiro trilho (em conjunto com o divisor de tensão)

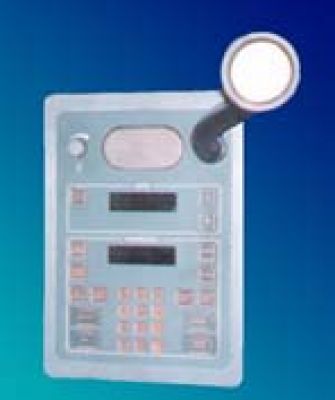

Sistemas de Radio Comunicação

Tem como finalidade a comunicação, via radio frequência, entre os metroviários e o CCO ou Torre de controle do pátio. A implementação da comunicação entre os carros e em half-duplex, com transceptores VHF, UHF ou "Trunking".

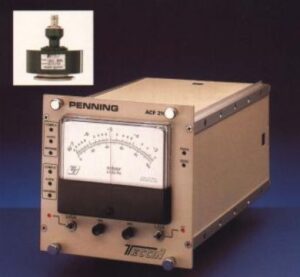

Medidor de Vácuo tipo Penning Modelo ACF 210

Também conhecido como medidor de ionização de cátodo frio. Para medidas em alto vácuo, na aixa de 1 x l0-2 a 10-7 mBAR. Dispõe de um sensor tipo Penning onde, entre dois eletrodos, é aplicada uma descarga de alta voltagem, ionizando os átomos contidos no espaço gasoso. A corrente iônica resultante é uma medida de pressão. Tempo de resposta inferior a 25 ms. Leitura Fácil e rápida em mostrador analógico.

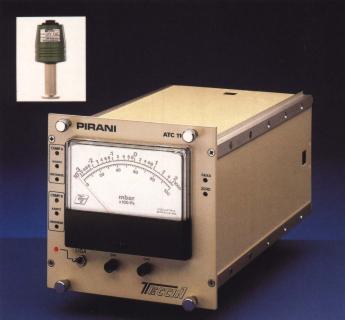

Medidor de Vácuo tipo Pirani Modelo ATC 110

Para utilização em processos que requerem monitoração, bem como controle de baixo e médio vácuo. O ATC 110 incorpora dois comparadores de sinal com saídas isoladas galvanicamente por relê para sinalização ou controle externo. Utiliza o principio da condutividade térmica dos gases como função da pressão do meio. Ampla faixa de medição:

1 x 103 a 10-3 mBAR. Tempo de resposta inferior a 25 ms.

Sensor tipo Pirani Modelo PRN 420

O sensor PRN 420 ‚ semelhante ao modelo ATC 110, com o mesmo principio de funcionamento. Possui, porém, um condicionador de sinal que fornece uma saída analógica de 4 a 20 mA, o que possibilita a sua utilização em controle de processo.

Sensor tipo Pirani PRN 420

O sensor PRN 420 é um transmissor de pressão para sistemas de vácuo cobrindo a faixa de 1E-3 a 1000 mBAR com condicionador de sinal que fornece uma saída analógica de 4 a 20 mA, o que possibilita a sua utilização remota para controle de processo.
